NVR500のルーティング スループット
NVR500のLAN1-LAN2間の単純ルーティングでのスループットを測定してみました。
計測環境

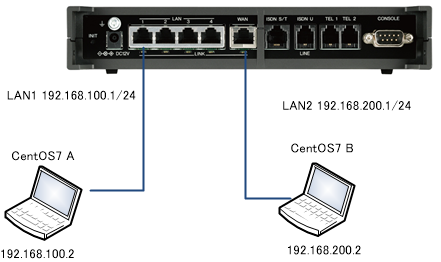

LAN1配下にCentOS7 Aをクライアント、LAN2配下にCentOS7 Bをサーバーにし、iperf3を実行しスループットの測定を行います。NVR500のファームウェアはRev.11.00.38です。
計測結果
CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。TAP-TST10での目測値で、無負荷時の消費電力は4.6Wとなります。後で掲載のconfigにあるようにフィルタ等は一切設定しておりません。
| sender | receiver | |||||
| MSS | Mbps | CPU | 消費電力 | Mbps | CPU | 消費電力 |
| 指定なし | 941 | 96% | 5.0W | 942 | 96% | 5.0W |
| 1200 | 929 | 98% | 5.0W | 929 | 97% | 5.0W |
| 800 | 575 | 99% | 4.9W | 633 | 99% | 4.9W |
| 400 | 267 | 99% | 4.8W | 268 | 99% | 4.8W |
-M 800の時の計測結果が何故か非対称なのが気になりますが、60秒間の計測を再度試しても同じ結果となりました。
NVR500のConfig
以下のように非常にシンプルなconfigで検証しています。フィルタやNATの設定はありません。
ip lan1 address 192.168.100.1/24
ip lan2 address 192.168.200.1/24
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
dhcp scope 2 192.168.200.2-192.168.200.191/24
計測結果(IPv6)
CentOS7 Aでのiperf3 -c [CentOS7 BのIPv6アドレス] -6の実行結果が以下となります。
| sender | receiver | |||||
| MSS | Mbps | CPU | 消費電力 | Mbps | CPU | 消費電力 |
| 指定なし | 928 | 97% | 5.0W | 926 | 97% | 5.0W |
| 1200 | 781 | 99% | 5.0W | 912 | 98% | 5.0W |
| 800 | 530 | 99% | 4.9W | 574 | 99% | 4.9W |
| 400 | 247 | 99% | 4.8W | 249 | 99% | 4.8W |
こちらも-M 1200のときの非対称性が気になりますが、再計測しても同様の値となりました。
NVR500のIPv6スループット測定用Config
以下のように非常にシンプルなconfigで検証しています。フィルタやNATの設定はありません。
ipv6 prefix 1 fc00:0:0:1::/64
ipv6 prefix 2 fc00:0:0:2::/64
ip lan1 address 192.168.100.1/24
ipv6 lan1 address fc00:0:0:1::1/64
ipv6 lan1 rtadv send 1
ip lan2 address 192.168.200.1/24
ipv6 lan2 address fc00:0:0:2::1/64
ipv6 lan2 rtadv send 2
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
dhcp scope 2 192.168.200.2-192.168.200.191/24
