RTX1210のNATスループット(Firewallなしのケース)
YAMAHA RTX1210のNATのスループットをFirewall(フィルタ)なしのケースで測定してみました。
計測環境

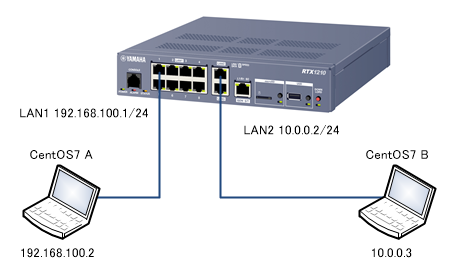

CentOS7 Aをクライアント、CentOS7 Bをサーバーにし、iperf3を実行しスループットの測定を行います。RTX1210のファームウェアはRev.14.01.33です。
計測結果
CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。消費電力はTAP-TST10での目測値で無負荷時は6.6Wとなります。後で掲載のconfigにあるようにフィルタ等は一切設定しておりません。
| receiver | sender | |||||
| MSS | Mbps | CPU | 消費電力 | Mbps | CPU | 消費電力 |
| 1460(指定なし) | 942 | 80% | 6.9W | 942 | 83% | 6.9W |
| 1200 | 930 | 89% | 6.9W | 930 | 90% | 6.9W |
| 800 | 898 | 100% | 7.0W | 898 | 100% | 7.0W |
| 400 | 812 | 100% | 7.2W | 812 | 99% | 7.2W |
receiverの結果はCentOS7 Aから見てダウンロード方向(iperf3で-Rオプション)、senderの結果はCentOS7 Aから見てアップロード方向(iperf3で-Rオプションなし)の計測結果となります。単純routingの結果でも942Mbps、CPU負荷80%だったので、本検証環境ではNATによるスループットや負荷への影響はないことがわかりました。
RTX1210のConfig
NATはmasqueradeの設定で、フィルタの設定はしていません。
ip route default gateway dhcp lan2
ip lan1 address 192.168.100.1/24
ip lan2 address dhcp
ip lan2 nat descriptor 1
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
