RTX810のIPsecスループット

YAMAHA RTX810のIPsecのスループットを測定してみました。直結での計測なので実際の利用時のスピードを測るものではなく、ルーターの性能評価を行うものです。

計測環境

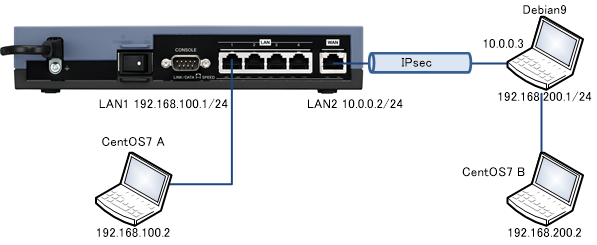

RTX810とDebian9をIPsecで接続し、それぞれにぶら下げたCentOS7 Aをクライアント、CentOS7 Bをサーバーとして、iperf3を実行しスループットの測定を行います。RTX810のファームウェアはRev.11.01.33です。

計測結果

トンネルのMTUを1438とし、CentOS Aでiperf3の実行した結果が以下となります。消費電力はTAP-TST10での目測値で無負荷時は3.7Wとなります。

receiver sender
暗号化 Mbps CPU 消費電力 Mbps CPU 消費電力
AES128-SHA1 187 99% 3.8W 185 99% 3.7W
AES256-SHA1 186 99% 3.8W 184 99% 3.8W
AES128-SHA256 195 99% 3.8W 193 99% 3.8W
AES256-SHA256 194 99% 3.8W 191 99% 3.8W

L2TP/IPsecの結果と違って、L2TPという余計な処理がないせいか、カタログスペックの200Mbps近いスループットが出ています。しかしながら、ライバルのIX2105と比較するとちょっと見劣りする数値です。

RTX810のConfig

テストに使ったRTX810のconfigは以下の通りです。IKEv2での接続としており、MTUは本検証環境では最適値となる1438に設定しております(NAT-Tなし+AES+PPPoEなし)。YAMAHAの場合にはtunnelのmtuを明示で指定しないと安全控えめの1280が自動設定されてしまい、スループットが出ませんので。

rtx810.example.comはRTX810のLAN2アドレス、debian.example.comはDebian9のeth0アドレスを検証環境のDNSに登録しています。

ip route default gateway dhcp lan2
ip route 192.168.200.0/24 gateway tunnel 1
ip lan1 address 192.168.100.1/24
ip lan2 address dhcp
ip lan2 secure filter in 1000 1010 1020 2000
ip lan2 secure filter out 3000 dynamic 100 101
ip lan2 nat descriptor 1
tunnel select 1
 ipsec tunnel 1
  ipsec sa policy 1 1 esp
  ipsec ike version 1 2
  ipsec ike keepalive log 1 off
  ipsec ike keepalive use 1 on
  ipsec ike local name 1 rtx810.example.com fqdn
  ipsec ike pre-shared-key 1 text presharedkey
  ipsec ike remote name 1 debian.example.com fqdn
 ip tunnel mtu 1438
 ip tunnel tcp mss limit auto
 tunnel enable 1
ip filter 1000 pass * 192.168.100.0/24 icmp
ip filter 1010 pass * 192.168.100.1 udp * 500,4500
ip filter 1020 pass * 192.168.100.1 esp
ip filter 2000 reject * *
ip filter 3000 pass * *
ip filter dynamic 100 * * tcp
ip filter dynamic 101 * * udp
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
nat descriptor masquerade static 1 1 192.168.100.1 udp 500
nat descriptor masquerade static 1 2 192.168.100.1 udp 4500
nat descriptor masquerade static 1 3 192.168.100.1 esp
ipsec auto refresh on
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24

Debian9の設定

IPsecにはstrongSwan 5.5.1を使いました。テストでは暗号化の方法を変えてテストしていますが、RTX810側のconfigは固定にし、strongSwan側のespの設定は以下の4パターンで変えながらテストを行っています。

  • esp=aes128-sha1!
  • esp=aes256-sha1!
  • esp=aes128-sha256!
  • esp=aes256-sha256!
IPsec関連(strongSwan)
# cat /etc/ipsec.conf

conn rtx810
        left=%defaultroute
        leftid=debian.example.com
        right=rtx810.example.com
        rightid=rtx810.example.com
        leftsubnet=192.168.200.0/24
        rightsubnet=192.168.100.0/24
        keyexchange=ike
        authby=secret
        type=tunnel
        ike=aes128-sha1-modp1024!
        esp=aes128-sha1!
        reauth=no
        auto=start
        keyingtries=%forever

# cat /etc/ipsec.secrets

: PSK "presharedkey"
