UNIVERGE IX2105のNAPTのスループットをFirewall(フィルタ)なしのケースで測定してみました。

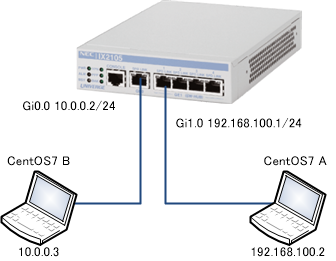

計測環境

CentOS7 Aをクライアント、CentOS7 Bをサーバーにし、iperf3を実行しNAPTのスループットの測定を行います。IX2105のファームウェアは10.1.16となります。

計測結果

CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。消費電力はTAP-TST10での目測値で無負荷時は3.7Wとなります。後で掲載のconfigにあるようにフィルタ等は一切設定しておりません。



	receiver			sender
MSS	Mbps	CPU	消費電力	Mbps	CPU	消費電力
1460(指定なし)	934	88%	4.3W	922	90%	4.3W
1200	720	90%	4.2W	716	90%	4.2W
800	500	91%	4.1W	509	89%	4.1W
400	263	91%	4.0W	263	90%	4.0W

receiverの結果はCentOS7 Aから見てダウンロード方向(iperf3で-Rオプション)、senderの結果はCentOS7 Aから見てアップロード方向(iperf3で-Rオプションなし)の計測結果となります。単純routingの結果と比較すると、パケットサイズが小さくなるとスループットがそれなりに悪化しているっことがわかります。

IX2105のConfig

NATはNAPTの設定のみ入れて、フィルタの設定はしていません。

ip dhcp enable
!
dns cache enable
!
proxy-dns ip enable
!
ip dhcp profile lan1
  assignable-range 192.168.100.2 192.168.100.199
  default-gateway 192.168.100.1
  dns-server 192.168.100.1
!
interface GigaEthernet0.0
  ip address dhcp receive-default
  ip napt enable
  no shutdown
!
interface GigaEthernet1.0
  ip address 192.168.100.1/24
  ip dhcp binding lan1
  no shutdown
