IX2207のIPsecスループット

IX2207のIPsecのスループットを測定してみました。直結での計測なので実際の利用時のスピードを測るものではなく、ルーターの性能評価を行うものです。

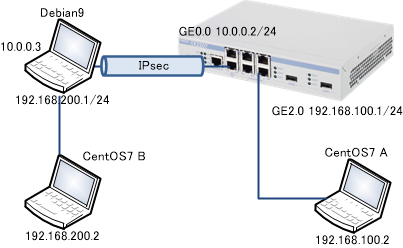

計測環境

IX2207とDebian9をIPsecで接続し、それぞれにぶら下げたCentOS7 Aをクライアント、CentOS7 Bをサーバーとして、iperf3を実行しスループットの測定を行います。IX2207のファームウェアは10.5.13となります。

計測結果

CentOS Aでiperf3の実行した結果が以下となります。消費電力はTAP-TST10での目測値で無負荷時は5.4Wとなります。

receiver sender
暗号化 Mbps CPU 消費電力 Mbps CPU 消費電力
AES128-SHA1 904 76% 5.8W 899 79% 5.9W
AES256-SHA1 903 76% 5.8W 896 79% 5.9W
AES128-SHA256 687 70% 5.8W 736 63% 5.8W
AES256-SHA256 661 69% 5.8W 719 66% 5.7W

祝 900Mbpsオーバー出ました!!。receiverの結果はCentOS7 Aから見てダウンロード方向、senderの結果はCentOS7 Aから見てアップロード方向の計測結果となります。SHA256の場合の速度の落ち込みは気になるものの、カタログ通りのスループットが出ていると言えます(IX2207のカタログスペックはIPsecは1Gbps)。

10,000円強(中古)で買えるルーターで900MbpsとはIX2207はかなりイケてますね。

IX2207のConfig

テストに使ったIX2207のconfigは以下の通りです。IKEv2での接続としており、MTUは自動設定に任せ1438に設定されています。ix2207.example.comはIX2207のGigaEthernet0.0のアドレス、debian.example.comはDebian9のeth0アドレスを検証環境のDNSに登録しています。

ip route 192.168.200.0/24 Tunnel0.0
ip dhcp enable
ip access-list all-block deny ip src any dest any
ip access-list ike-pass permit udp src any sport any dest any dport eq 500
ip access-list ike-pass permit udp src any sport any dest any dport eq 4500
ip access-list ip-pass permit ip src any dest any
ip access-list ipsec-pass permit 50 src any dest any
ip access-list dynamic lan-to-wan access ip-pass
!
dns cache enable
!
proxy-dns ip enable
!
ikev2 authentication psk id fqdn debian.example.com key char presharedkey
!
ip dhcp profile lan1
  assignable-range 192.168.100.2 192.168.100.199
  default-gateway 192.168.100.1
  dns-server 192.168.100.1
!
ikev2 default-profile
  dpd interval 10
  sa-proposal dh 1024-bit
  source-address GigaEthernet0.0
!
interface GigaEthernet0.0
  ip address dhcp receive-default
  ip napt enable
  ip napt static GigaEthernet0.0 udp 500
  ip napt static GigaEthernet0.0 50
  ip napt static GigaEthernet0.0 udp 4500
  ip filter ipsec-pass 1 in
  ip filter ike-pass 2 in
  ip filter all-block 100 in
  ip filter lan-to-wan 1 out
  no shutdown
!
interface GigaEthernet2.0
  ip address 192.168.100.1/24
  ip dhcp binding lan1
  no shutdown
!
interface Loopback0.0
  no ip address
!
interface Null0.0
  no ip address
!
interface Tunnel0.0
  tunnel mode ipsec-ikev2
  ip unnumbered GigaEthernet2.0
  ip tcp adjust-mss auto
  ikev2 connect-type auto
  ikev2 ipsec pre-fragment
  ikev2 peer any authentication psk id fqdn debian.example.com
  no shutdown

Debian9の設定

IPsecにはstrongSwan 5.5.1を使いました。テストでは暗号化の方法を変えてテストしていますが、IX2207側のconfigは固定にし、strongSwan側のespの設定は以下の4パターンで変えながらテストを行っています。

  • esp=aes128-sha1!
  • esp=aes256-sha1!
  • esp=aes128-sha256!
  • esp=aes256-sha256!
IPsec関連(strongSwan)
# cat /etc/ipsec.conf

conn ix2207
        left=%defaultroute
        leftid=debian.example.com
        right=ix2207.example.com
        rightid=ix2207.example.com
        leftsubnet=192.168.200.0/24
        rightsubnet=192.168.100.0/24
        keyexchange=ike
        authby=secret
        type=tunnel
        ike=aes128-sha1-modp1024!
        esp=aes128-sha1!
        reauth=no
        auto=start
        keyingtries=%forever
# cat /etc/ipsec.secrets

: PSK "presharedkey"
