玄人志向 SATA3RI4-PCIE 4ポート SATAカード(88SE9230)を試す
Windows 10でのファイルサーバー又はFreeNAS on ESXiでの活用のために、玄人志向 SATA3RI4-PCIE(Marvell社製 88SE9230搭載 SATA3x4 インターフェースボード)をヤフオクでゲットしました。送料込みで1,500円と比較的安く入手できました。
Windows 10での動作検証
検証に使った環境は以下となります。
OS | Windows 10 Pro 2004 19041.388 |
Mother | Asus H270M-PLUS (BIOS 20200108 1605) |
CPU | Core i7-7700K |
Memory | ADATA DDR4 2400 8GBx2 |
PSU | KRPW-TI500W/94+ |
SSD | M.2 WD Grenn 240GB |
Cooler | 虎撤2 |
Chipset Driver | 20200507 10.1.18383.8213 |
Display Driver | 20200626 27.20.100.8336 |
LAN Driver | 20200615 25.1.1 |
Intel ME Driver | 20190326 1909.12.0.1236 |
Audio Driver | 20171228 6.0.1.8273 |
Intel RST | インストールなし |
BIOS設定 | EPU and Performance Mode→Max Power-Saving Mode |
利用PCIスロット | PCIe x4 slot (x16形状) |

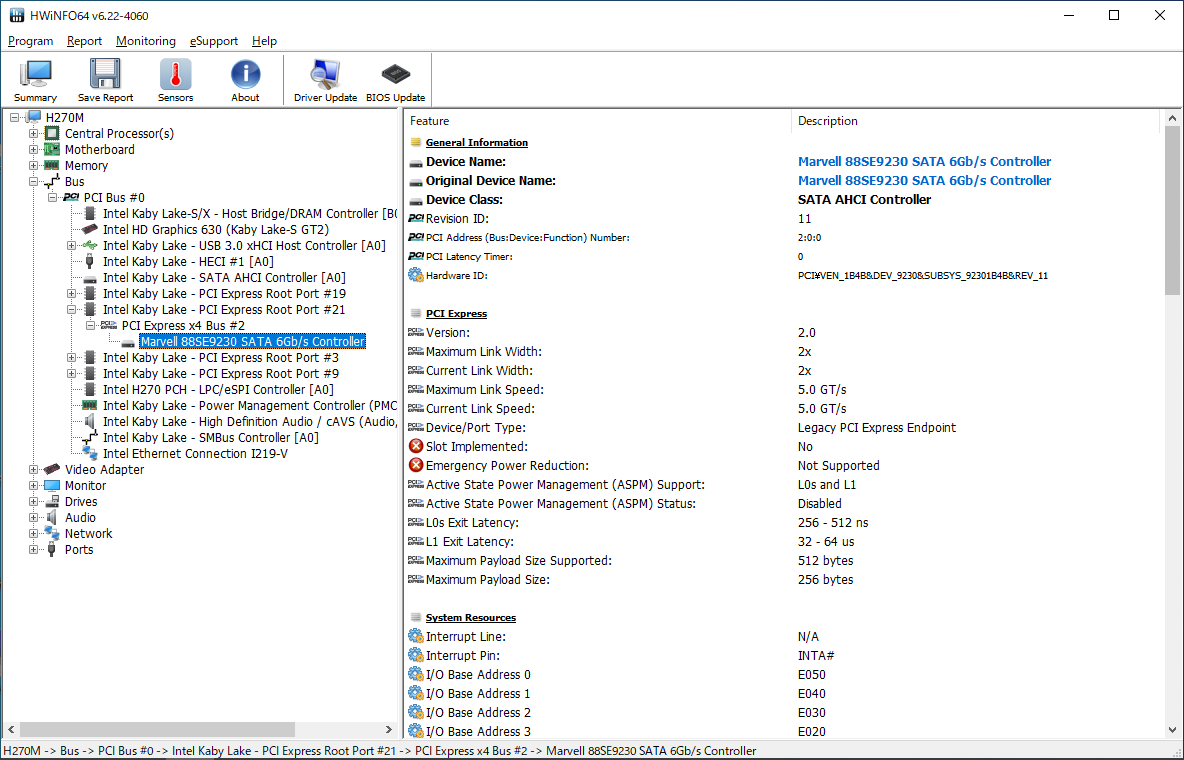

x4のスロット(x16形状)とx16スロットの両方で試しましたが、どちらのケースでもカード自体認識されず。壊れ物を掴んでしまったかと焦りましたが、他のPCでは正常に認識されました。再度、検証用のマシンのx4スロットにしっかり挿したところ正常にカードは認識しました。このカードは実は前から保有しており、別PCで稼働中ですが、その時も挿し方が甘いと認識されない不具合があった?ように記憶しています。

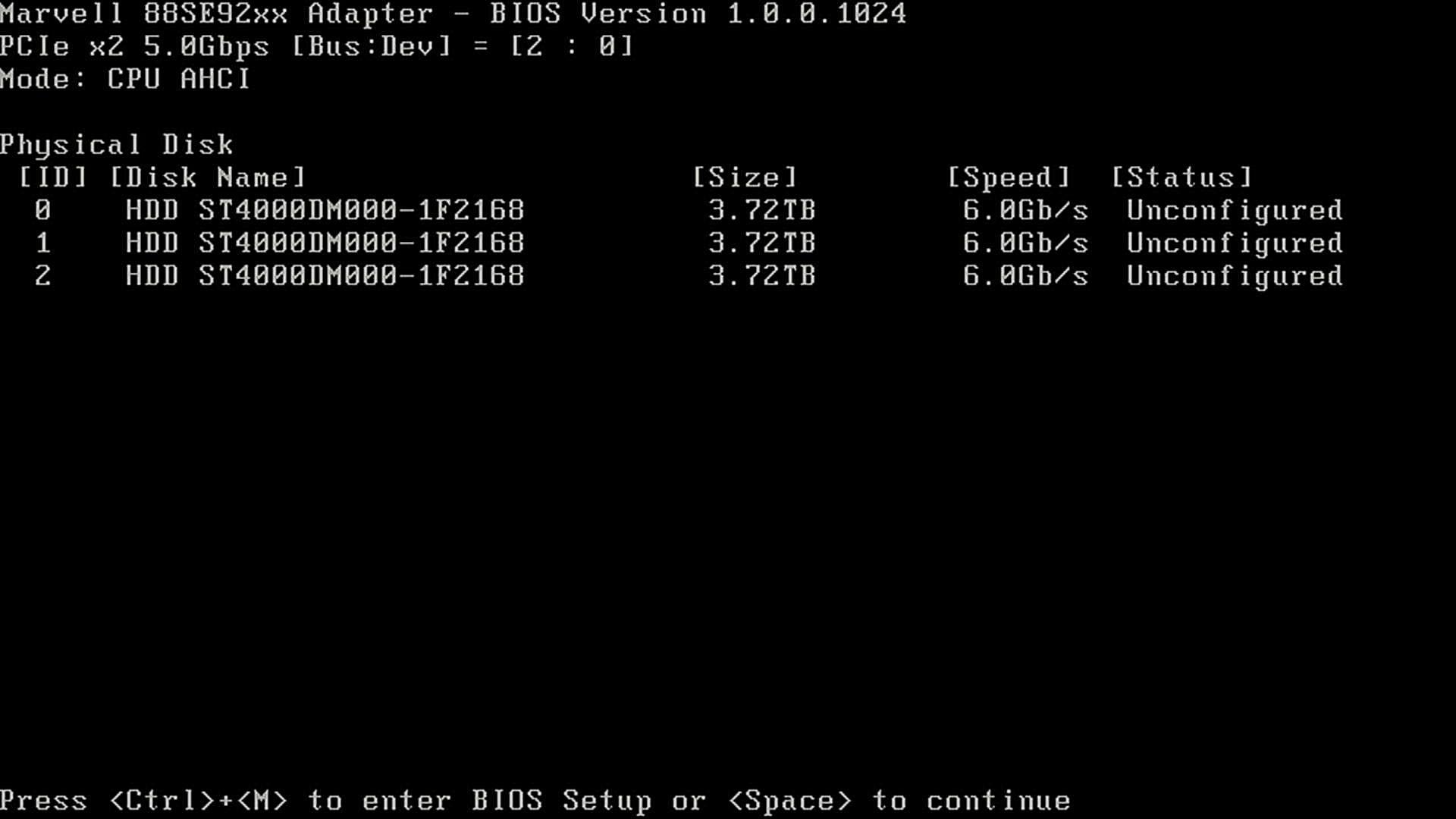

起動時に表示される画面からすると、BIOSのバージョンは1.0.0.1024の模様です。Windows 10 2004ではドライバのインストールなしに、「標準 SATA AHCIコントローラー」として認識されます。
Windows 10での動作検証結果
消費電力の計測にはREX-BTWATTCH1を用い、1秒間隔で10分間計測し10%点のデータをアイドル時の消費電力としています。ドライバはWindows 10の標準ドライバ「標準SATA AHCI コントローラー」2006/6/21 10.0.19041.1となります。
カード接続前の消費電力 | 11.7W |
カード接続時の消費電力 | 15.2W (HDD接続なし) |
ファイル書き込み | 特に問題なし(NTFSフォーマットで100GB程度テスト) |
アイドル時のスピンダウン | 一定時間アクセスがないとスピンダウンする |
S.M.A.R.T値の読み取り | OK (CrystalDiskInfo) |
カード接続時(HDD接続なし)で3.5Wの消費電力増なので、4ポート使えること考えると、まあまあ低消費電力という感じでしょうか。

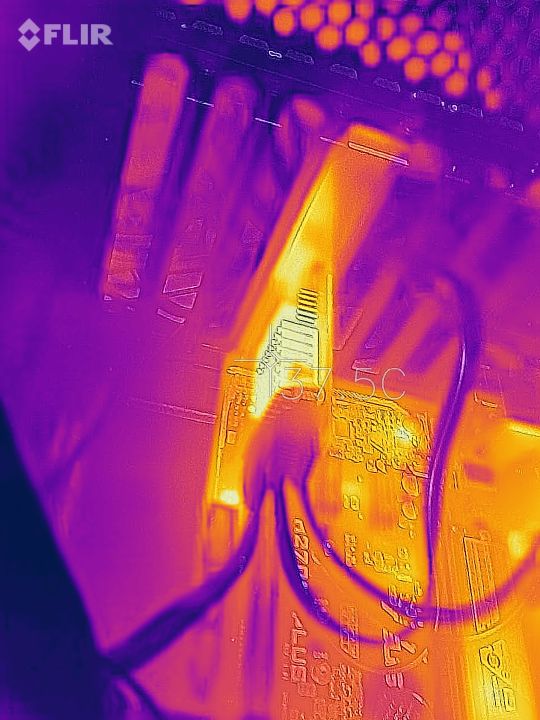

発熱はそれほどありません。長時間の大量ファイル転送中に計測しましたが、37.5℃程度とほんのり温かい程度です。
FreeNAS on ESXiでの動作検証
ESXiでの稼働のために、前述の環境から一部設定等を変更しています。SATAカードはESXiでゲストOSにパススルーします。
ホストOS | ESXi6.7 20200604 |
ゲストOS | FreeNAS 11.3-U3.2 |
BIOS設定 | VT-xとVT-dの有効化 |
消費電力の計測にはREX-BTWATTCH1を用い、1秒間隔で10分間計測し10%点のデータをアイドル時の消費電力としています。
カード接続前の消費電力 (ESXiのみ起動) |
14.6W |
カード接続時の消費電力 (ESXiのみ起動) |
16.9W (HDD接続なし) |
FreeNASへのパススルー | OK |
FreeNASでのカードとディスク認識 | OK (自動認識) |
RAID-Zへのファイルコピー | OK (3ポートを使いST4000DM000x3でRAID-Z、 100GB程度のコピーテスト) |
FreeNASでのS.M.A.R.T値の読み取り | OK (smartctl -a) |
なお、パススルーをしない場合、ESXi6.7のストレージアダプタのリストで、このカードは「88SE9230 PCIe SATA 6Gb/s Controller」と表示されています。
