Planex VR500-A1のL2TP/IPsecのスループットを測定してみました。直結での計測なので実際の利用時のスピードを測るものではありませんが、ルーターの性能評価にはなります。

計測環境

VR500-A1にDebian9をL2TP/IPsec接続し、CentOS7をiperf3のクライアント、Debian9をiperf3のサーバーにしスループットの測定を行います。VR500-A1のファームウェアはv1.03です。

計測結果

トンネルのMTUを1350とし、CentOSでiperf3の実行した結果が以下となります。消費電力はTAP-TST10での目測値で無負荷時は2.5Wとなります。

	receiver		sender
MSS	Mbps	消費電力	Mbps	消費電力
1310(指定なし)	153	3.3W	149	3.3W
1200	152	3.5W	144	3.4W
800	97.3	3.4W	96	3.4W

receiverの結果はDebian9から見てダウンロード方向、senderの結果はDebian9から見てアップロード方向の計測結果となります。MSS400も計測しようとしたのですが、計測中に接続が切断されてしまい、面倒だったのでその後再計測をしませんでした。このルーターはどうもL2TP/IPsec接続が安定しません・・・。

スループットとしてはRTX810よりは若干早い感じでしょうか。ただし、俺環かもしれませんが接続が安定していないのでスループットが若干良くても・・・です。

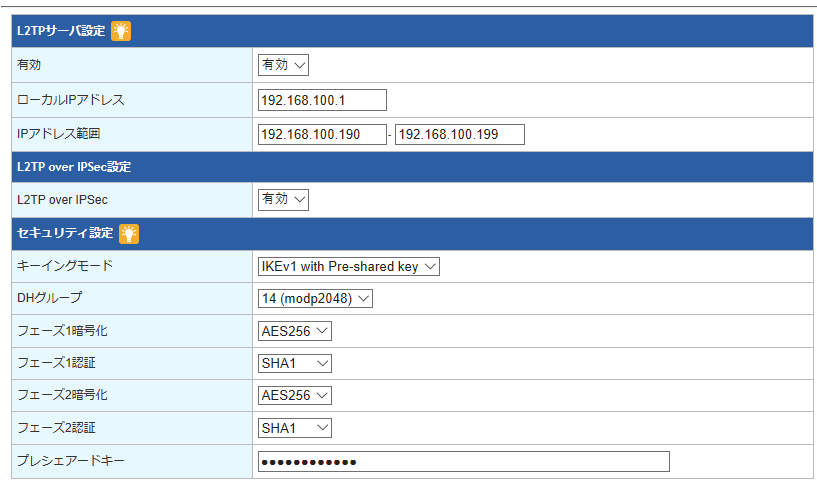

VR500-A1の設定

テストに使ったVR500-A1の設定は以下となります。テスト用のpre shared keyは「presharedkey」としています。

Debian9の設定

IPsecにはstrongSwan 5.5.1、L2TPにはxl2tpdを使いました。なお、それぞれ手動での接続設定としていますので、これを参考にご自分の環境に入れる場合にはそれに注意して下さい。192.168.100.0/24へのルート追加も手動となります。vr500a1.example.comはVR500-A1のWANアドレスとなります(当方ではDNSに当該名前の登録を行ってテストしました)。

IPsec関連(strongSwan)

# cat /etc/ipsec.conf

conn vr500
        keyexchange=ikev1
        authby=secret
        left=%defaultroute
        right=vr500a1.example.com
        rightid=%any
        ike=aes256-sha1-modp2048
        esp=aes256-sha1
        auto=add
        leftprotoport=17/1701
        rightprotoport=17/1701
        type=transport
# cat /etc/ipsec.secrets

: PSK "presharedkey"

L2TP関連(xl2tpd)

# cat /etc/xl2tpd/xl2tpd.conf

[global]
auth file = /etc/ppp/chap-secrets

[lac vr500a1]
lns = vr500a1.example.com
require chap = yes
pppoptfile = /etc/ppp/options.xl2tpd.vr500a1

# cat /etc/ppp/chap-secrets

"ppp1" "vr500a1" "test" *

# cat /etc/ppp/options.xl2tpd.vr500a1

name ppp1
remotename vr500a1
ipcp-accept-local
ipcp-accept-remote
lcp-echo-interval 30
lcp-echo-failure 4
require-chap
noccp
nobsdcomp
noauth
mtu 1350
mru 1350
nodefaultroute
usepeerdns
connect-delay 5000
persist
debug

接続コマンド

# IPsec接続を行う、ipsec statusで接続状況確認可能
ipsec up vr500

# L2TP接続を行う
echo "c vr500a1" > /var/run/xl2tpd/l2tp-control

# 192.168.100.0/24へのルート追加
ip route add 192.168.100.0/24 dev ppp0

# L2TP切断
echo "d vr500a1" > /var/run/xl2tpd/l2tp-control

# IPsec切断
ipsec down vr500
