Cisco 841MのNATスループット(Firewallありのケース)

Cisco C841M-4X-JSEC/K9のNAT(PAT)のスループットをReflexive Access Listsを用いたフィルタありのケースで測定してみました。NATを入れただけでもかなり遅くなっていたC841Mですが、どの程度のスループットに影響があるのでしょうか。

計測環境

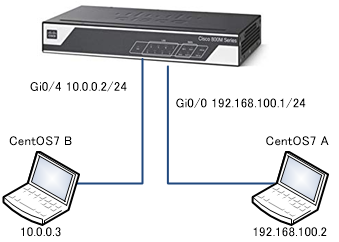

スイッチポート0(gigabitEthernet0/0)にCentOS7 Aをクライアント、gigabitEthernet0/4配下にCentOS7 Bをサーバーとして配置し、iperf3を実行しスループットの測定を行います。C841Mのファームウェアは15.5(3)M9となります。

計測結果

CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。消費電力はTAP-TST10での目測値で無負荷時は6.3Wとなります。後で掲載のconfigにあるようにフィルタ等は一切設定しておりません。

receiver sender
MSS Mbps CPU 消費電力 Mbps CPU 消費電力
1460(指定なし) 271 99% 7.1W 276 99% 7.1W
1200 226 99% 7.1W 227 99% 7.1W
800 151 99% 7.1W 152 99% 7.1W
400 74.5 99% 7.1W 74.8 99% 7.1W

receiverの結果はCentOS7 Aから見てダウンロード方向(iperf3で-Rオプション)、senderの結果はCentOS7 Aから見てアップロード方向(iperf3で-Rオプションなし)の計測結果となります。NAT(Firewallなし)の結果と比較すると、Reflexive ACLを入れると、またかなりスループットが低下することがわかります。100Mbpsくらいの回線じゃないとC841Mは使い物になりません。

C841MのConfig

テストに使ったconfigは以下となります。

ip dhcp pool dhcp-lan1
 network 192.168.100.0 255.255.255.0
 default-router 192.168.100.1
 dns-server 192.168.100.1
!
ip cef
no ipv6 cef
!
interface GigabitEthernet0/4
 ip address dhcp
 ip access-group wan-to-lan in
 ip access-group lan-to-wan out
 ip nat outside
!
interface Vlan1
 ip address 192.168.100.1 255.255.255.0
 ip nat inside
!
ip dns server
ip nat inside source list 1 interface GigabitEthernet0/4 overload
!
ip access-list extended lan-to-wan
 permit ip any any reflect mirror timeout 300
ip access-list extended wan-to-lan
 permit icmp any any
 permit udp any eq domain any
 evaluate mirror
!
access-list 1 permit 192.168.100.0 0.0.0.255

LAN→WAN(GE0/4)やルーター→WANの通信の戻りだけ許可したいんですが、単に

ip access-list extended lan-to-wan
 permit ip any any reflect mirror timeout 300
ip access-list extended wan-to-lan
 evaluate mirror

とすると、ルーター→WANの通信の戻りがフィルタされてしまい、ルーターから

ping 8.8.8.8
ping www.google.com

等が通りません。Ciscoルーターに詳しくなく、エレガントに解決する方法がわからないので、暫定処置ですが、ルーターへのicmpとdnsの問い合わせの応答を静的に許可することで、テスト用のconfigは最低限の実用性を確保しています。
