FortiGate 60DのL2TP/IPsecスループット
FortiGate 60DのL2TP/IPsecのスループットを測定してみました。
計測環境

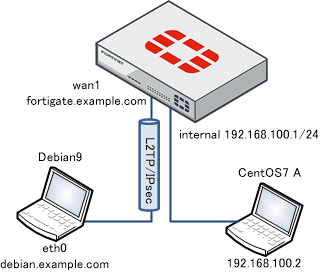

FortiGate 60DにDebian9をL2TP/IPsec接続し、CentOS7をiperf3のクライアント、Debian9をiperf3のサーバーにしスループットの測定を行います。FortiGate 60Dのファームウェアはv6.0.5です。
計測結果
CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。
| receiver | sender | |||||
| MSS | Mbps | CPU | 消費電力 | Mbps | CPU | 消費電力 |
| 1310 | 42.9 | 99% | 7.8W | 31.3 | 99% | 7.8W |
| 1200 | 42.1 | 99% | 7.8W | 30.0 | 99% | 7.8W |
| 800 | 27.6 | 99% | 7.8W | 20.5 | 99% | 7.8W |
| 400 | 14.0 | 99% | 7.8W | 10.5 | 99% | 7.8W |
(*) iperf3を60秒間実行。無負荷時はTAP-TST10の目測値で7.8W。receiverはL2TP Client(Debian9)へのダウンロード、senderはL2TP Client(Debian9)からのアップロード。CPU負荷はWeb管理画面の表示で、タイミングによってかなり変動があるので参考値。
L2TP/IPsecについてはoffloadが効かないようで散々な結果です。以下のようにIPsecの処理がCP0で処理されておりoffloadされていません。
# diagnose vpn ipsec status
All ipsec crypto devices in use:
npl:
Encryption (encrypted/decrypted)
null : 0 0
des : 0 0
3des : 0 0
aes : 0 0
aes-gcm : 0 0
aria : 0 0
seed : 0 0
Integrity (generated/validated)
null : 0 0
md5 : 0 0
sha1 : 0 0
sha256 : 0 0
sha384 : 0 0
sha512 : 0 0
NPU HARDWARE:
Encryption (encrypted/decrypted)
null : 0 0
des : 0 0
3des : 0 0
aes : 0 0
aes-gcm : 0 0
aria : 0 0
seed : 0 0
Integrity (generated/validated)
null : 0 0
md5 : 0 0
sha1 : 0 0
sha256 : 0 0
sha384 : 0 0
sha512 : 0 0
CP0:
Encryption (encrypted/decrypted)
null : 0 0
des : 0 0
3des : 0 0
aes : 2206881 1750603
aes-gcm : 0 0
aria : 0 0
seed : 0 0
Integrity (generated/validated)
null : 0 0
md5 : 0 0
sha1 : 2206881 1750603
sha256 : 0 0
sha384 : 0 0
sha512 : 0 0
SOFTWARE:
Encryption (encrypted/decrypted)
null : 0 0
des : 0 0
3des : 0 0
aes : 0 0
aes-gcm : 0 0
aria : 0 0
seed : 0 0
Integrity (generated/validated)
null : 0 0
md5 : 0 0
sha1 : 0 0
sha256 : 0 0
sha384 : 0 0
sha512 : 0 0
FortiGate 60DをL2TP/IPsecサーバーとして使うことはパフォーマンスの面から難しそうです。
FortiGate 60DのConfig
テストに使ったFortiGate 60Dのconfigは以下の通りです。初期状態にL2TP等の設定を追加した差分のみ記載しています。
# リモートアクセスユーザーを作成
config user local
edit "ppp1"
set type password
set passwd test
next
end
config user group
edit "RemoteAccessUsers"
set member "ppp1"
next
end
# IPsecの設定
config vpn ipsec phase1
edit "L2TP"
set type dynamic
set interface "wan1"
set peertype any
set proposal aes128-sha1
set dpd disable
set dhgrp 2
set psksecret presharedkey
next
end
config vpn ipsec phase2
edit "L2TP"
set phase1name "L2TP"
set proposal aes128-sha1
set pfs disable
set encapsulation transport-mode
set l2tp enable
set keylifeseconds 86400
next
end
# L2TPの設定(internalのサブネット内のアドレスを付与)
config vpn l2tp
set status enable
set sip 192.168.100.200
set eip 192.168.100.210
set usrgrp "RemoteAccessUsers"
end
-- Firewallの設定
config firewall address
edit "L2TP Clients"
set type iprange
set start-ip 192.168.100.200
set end-ip 192.168.100.210
next
end
config firewall policy
edit 0
set name "LAN to L2TP Clients"
set srcintf "internal"
set dstintf "wan1"
set srcaddr "all"
set dstaddr "all"
set action ipsec
set schedule "always"
set service "ALL"
set logtraffic disable
set vpntunnel "L2TP"
next
edit 0
set name "L2TP Clients to LAN"
set srcintf "wan1"
set dstintf "internal"
set srcaddr "L2TP Clients"
set dstaddr "all"
set action accept
set schedule "always"
set service "ALL"
set logtraffic disable
next
end
Debian9の設定
IPsecにはstrongSwan 5.5.1、L2TPにはxl2tpdを使いました。fortigate.example.comはFortiGate 60Dのwan1アドレスとなります(内部DNSに当該名前の登録を行ってテストしました)。
IPsec関連(strongSwan)
# cat /etc/ipsec.conf
conn fortigate
keyexchange=ikev1
authby=secret
left=%defaultroute
right=fortigate.example.com
rightid=%any
ike=aes128-sha1-modp1024!
esp=aes128-sha1!
auto=add
leftprotoport=17/1701
rightprotoport=17/1701
type=transport
# cat /etc/ipsec.secrets
: PSK "presharedkey"
L2TP関連(xl2tpd)
# cat /etc/xl2tpd/xl2tpd.conf [global] auth file = /etc/ppp/chap-secrets [lac fortigate] lns = fortigate.example.com require chap = yes pppoptfile = /etc/ppp/options.xl2tpd.fortigate # cat /etc/ppp/chap-secrets "ppp1" "fortigate" "test" * # cat /etc/ppp/options.xl2tpd.fortigate name ppp1 remotename fortigate ipcp-accept-local ipcp-accept-remote lcp-echo-interval 30 lcp-echo-failure 4 require-chap noccp nobsdcomp noauth mtu 1350 mru 1350 nodefaultroute usepeerdns connect-delay 5000 persist debug
接続コマンド
# IPsec接続を行う、ipsec statusで接続状況確認可能 ipsec up fortigate # L2TP接続を行う echo "c fortigate" > /var/run/xl2tpd/l2tp-control # 192.168.100.0/24へのルート追加 ip route add 192.168.100.0/24 dev ppp0 # L2TP切断 echo "d fortigate" > /var/run/xl2tpd/l2tp-control # IPsec切断 ipsec down fortigate
