RTX810のNATスループット(Firewallなしのケース)
YAMAHA RTX810のNATのスループットをFirewall(フィルタ)なしのケースで測定してみました。

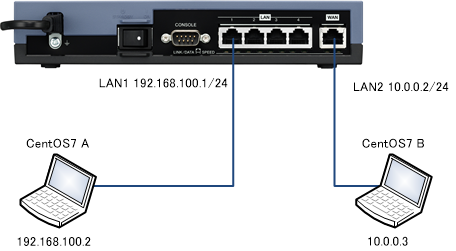

計測環境
CentOS7 Aをクライアント、CentOS7 Bをサーバーにし、iperf3を実行しスループットの測定を行います。RTX810のファームウェアはRev.11.01.33です。
計測結果
CentOS7 Aでのiperf3の実行結果が以下となります。-Mオプションを使ってMSSを変えてテストを行っています。消費電力はTAP-TST10での目測値で無負荷時は3.7Wとなります。後で掲載のconfigにあるようにフィルタ等は一切設定しておりません。
receiver | sender | |||||
MSS | Mbps | CPU | 消費電力 | Mbps | CPU | 消費電力 |
1460(指定なし) | 939 | 98% | 4.0W | 880 | 99% | 4.0W |
1200 | 794 | 99% | 4.0W | 711 | 99% | 3.9W |
800 | 433 | 99% | 3.9W | 477 | 99% | 3.9W |
400 | 218 | 99% | 3.8W | 222 | 99% | 3.8W |
receiverの結果はCentOS7 Aから見てダウンロード方向(iperf3で-Rオプション)、senderの結果はCentOS7 Aから見てアップロード方向(iperf3で-Rオプションなし)の計測結果となります。単純routingの結果からNATを入れることでスループットが若干悪化しています。IX2105の結果と比較すると、やはりRTX830が悪い結果となっています。
RTX810のConfig
NATはmasqueradeの設定で、フィルタの設定はしていません。
ip route default gateway dhcp lan2
ip lan1 address 192.168.100.1/24
ip lan2 address dhcp
ip lan2 nat descriptor 1
nat descriptor type 1 masquerade
nat descriptor address outer 1 primary
dhcp service server
dhcp server rfc2131 compliant except remain-silent
dhcp scope 1 192.168.100.2-192.168.100.191/24
