玄人志向 SATA3I10-PCIe 10ポートSATAカード(ASM1062+JMB575x2)を試す

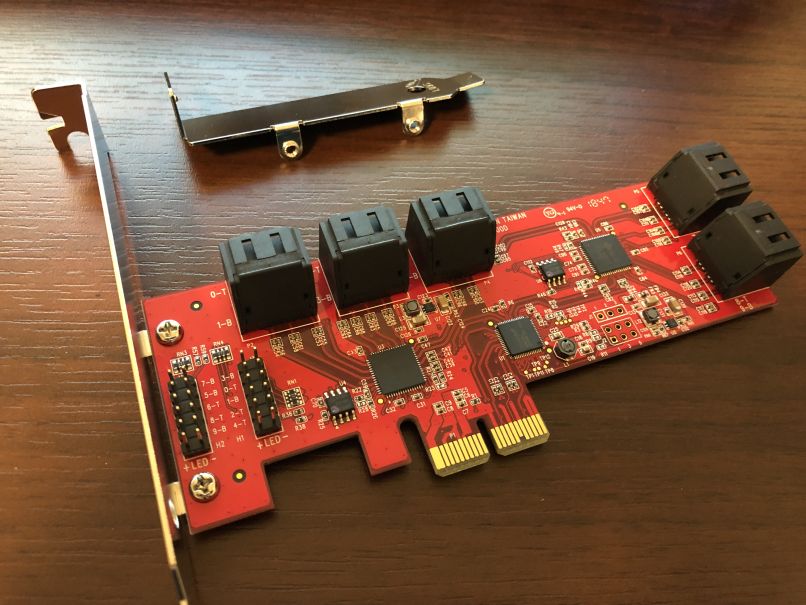

Windows 10でのファイルサーバー又はFreeNAS on ESXiでの活用のために、玄人志向 SATA3I10-PCIe 10ポートSATAカードを買ってみました。ポートマルチプライヤで10ポートに増やしている変態カードとなります。
Windows 10での動作検証
検証に使った環境は以下となります。
OS | Windows 10 Pro 2004 19041.388 |
Mother | Asus H270M-PLUS (BIOS 20200108 1605) |
CPU | Core i7-7700K |
Memory | ADATA DDR4 2400 8GBx2 |
PSU | KRPW-TI500W/94+ |
SSD | M.2 WD Grenn 240GB |
Cooler | 虎撤2 |
Chipset Driver | 20200507 10.1.18383.8213 |
Display Driver | 20200626 27.20.100.8336 |
LAN Driver | 20200615 25.1.1 |
Intel ME Driver | 20190326 1909.12.0.1236 |
Audio Driver | 20171228 6.0.1.8273 |
Intel RST | インストールなし |
BIOS設定 | EPU and Performance Mode→Max Power-Saving Mode |
利用PCIスロット | PCIe x4 slot (x16形状) |

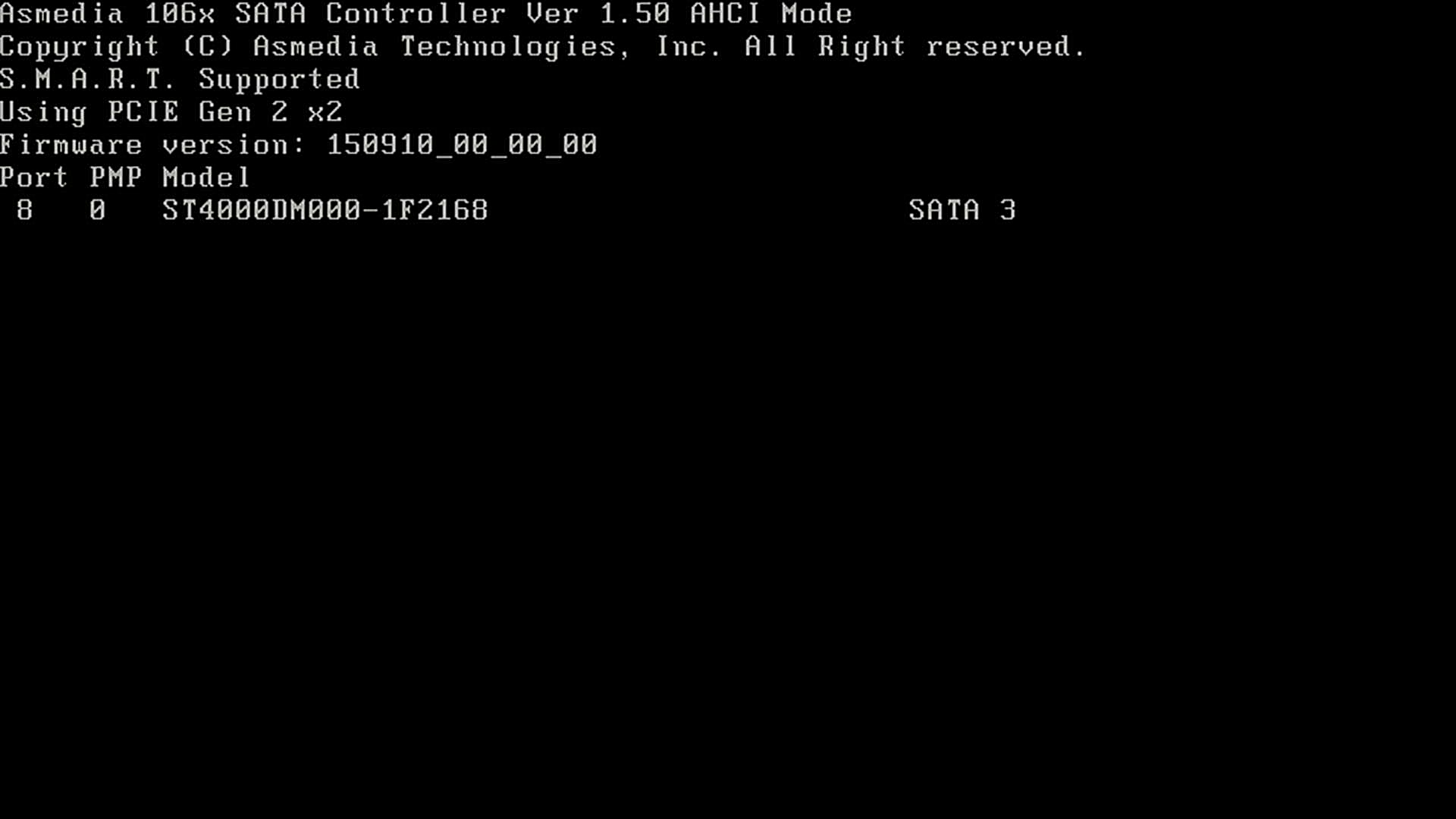

起動時に表示される画面からすると、Firmwareのバージョンは150910_00_00_00となります。Windows 10 2004ではドライバのインストールなしに、「標準 SATA AHCIコントローラー」として認識されます。
Windows 10での動作検証結果
消費電力の計測にはREX-BTWATTCH1を用い、1秒間隔で10分間計測し10%点のデータをアイドル時の消費電力としています。ドライバはWindows 10の標準ドライバ「標準SATA AHCI コントローラー」2006/6/21 10.0.19041.1となります。
カード接続前の消費電力 | 11.7W |
カード接続時の消費電力 | 17.9W (HDD接続なし) |
ファイル書き込み | 特に問題なし(NTFSフォーマットで100GB程度テスト) |
アイドル時のスピンダウン | 一定時間アクセスがないとスピンダウンする |
S.M.A.R.T値の読み取り | OK (3台接続時にCrystalDiskInfoで確認) |

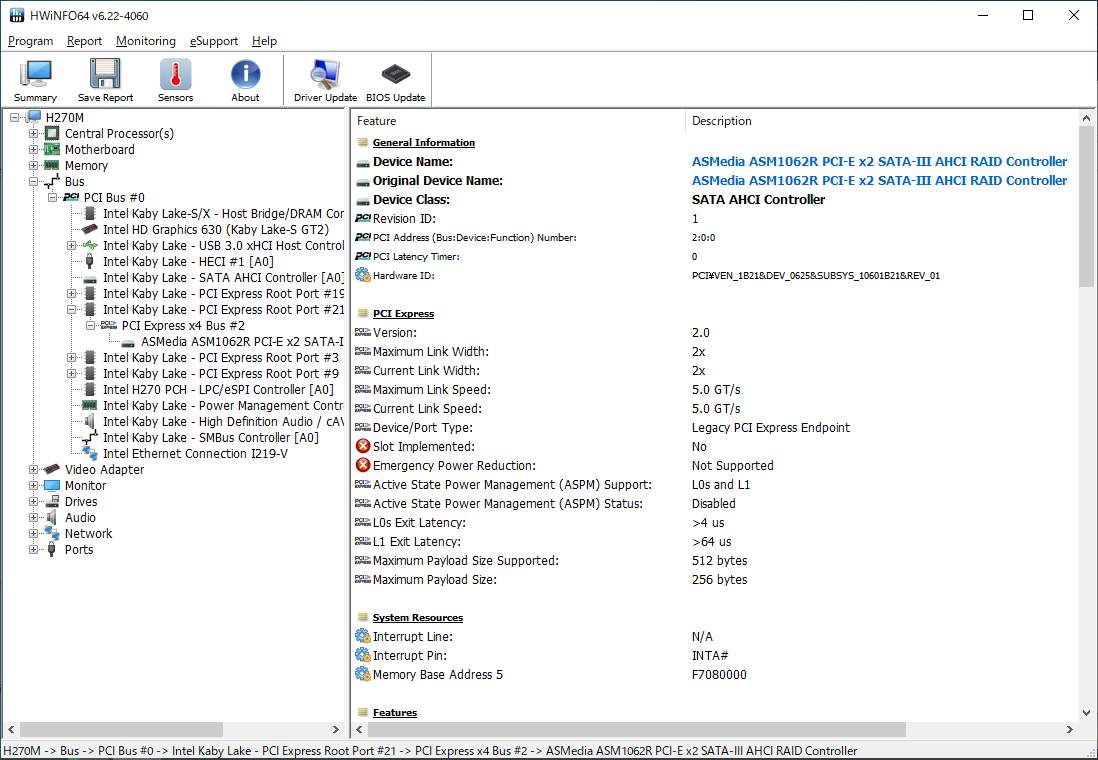

カードを装着しただけ(HDD接続なし)で8.2Wも消費電力が増えます。HWiNFOで表示したカード情報は以下となります。
FreeNAS on ESXiでの動作検証
ESXiでの検証のために、前述の環境から一部設定等を変更しています。SATAカードはESXiでゲストOSにパススルーします。
ホストOS | ESXi6.7 20200604 |
ゲストOS | FreeNAS 11.3-U3.2 |
BIOS設定 | VT-xとVT-dの有効化 |
消費電力の計測にはREX-BTWATTCH1を用い、1秒間隔で10分間計測し10%点のデータをアイドル時の消費電力としています。
カード接続前の消費電力 (ESXiのみ起動) |
14.6W |
カード接続時の消費電力 (ESXiのみ起動) |
18.9W (HDD接続なし) |
FreeNASへのパススルー | OK |
FreeNASでのカードとディスク認識 | OK (自動認識) |
RAID-Zへのファイルコピー | OK (ST4000DM000x3でRAID-Z、 100GB程度のコピーテスト) |
FreeNASでのS.M.A.R.T値の読み取り | OK (smartctl -a) |
正直この変態カードがすんなりFreeNAS on ESXiで使えると思ってませんでしたが、短時間のテストでは問題ありませんでした。
FreeNAS on ESXiでの不具合発生
このカードがFreeNAS on ESXiで安定して動作するとは思えなかったので、試しに別のマシンで追加検証してみました。検証に使ったマザーボードはAsus Z87-PRO(V EDITION)で、使用スロットは二つ目のx16スロット(PCIEX16_2)です。
HDD5台でRAID-Z2を組んで大量のファイルコピーをすると、数分でFreeNAS on ESXiは応答不能になりました。さらにはESXiも巻き込んでESXi自体も操作不能になりました。
やはりこのカードは一癖も二癖もありそうです・・・。
